Моторизованный механизм для маскировки телевизора Future Automation SPS-HZ-7-QA2-60

Моторизованный механизм для маскировки телевизора Future Automation SPS-HZ-7-QA2-60.

Внимание!!! Поставка под заказ при 100% предоплате (срок поставки до 16 недель).

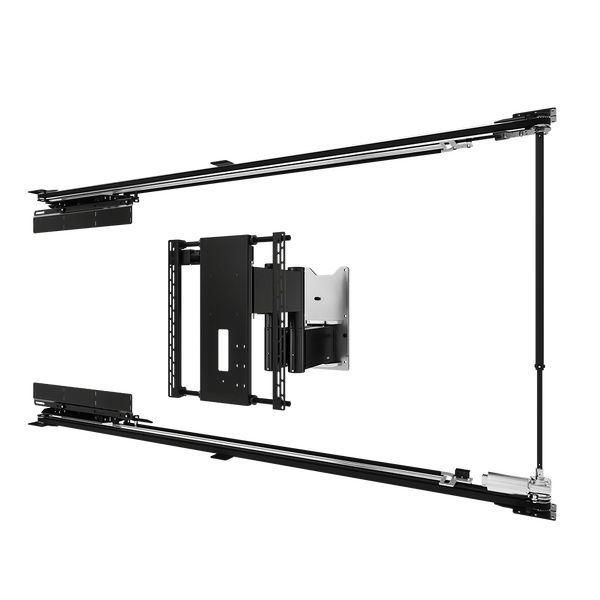

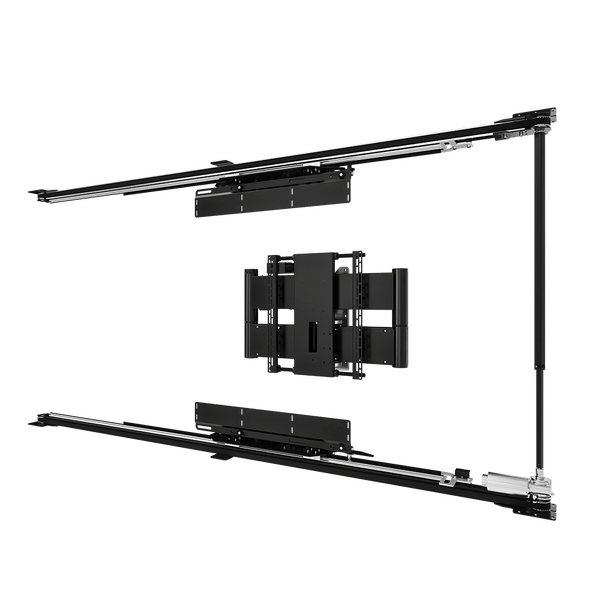

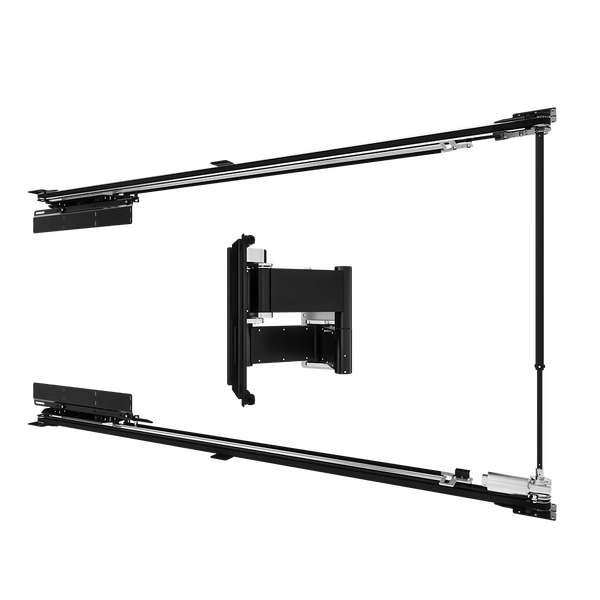

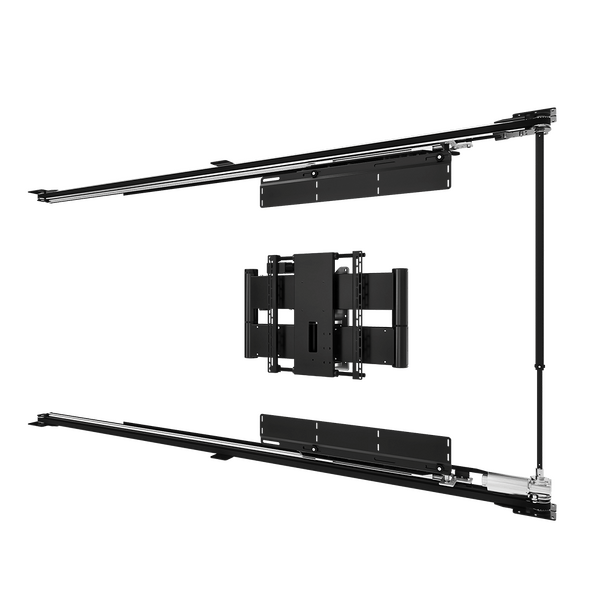

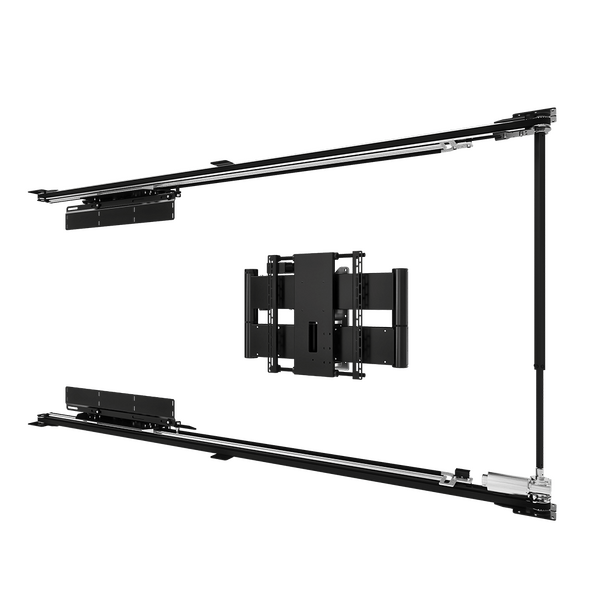

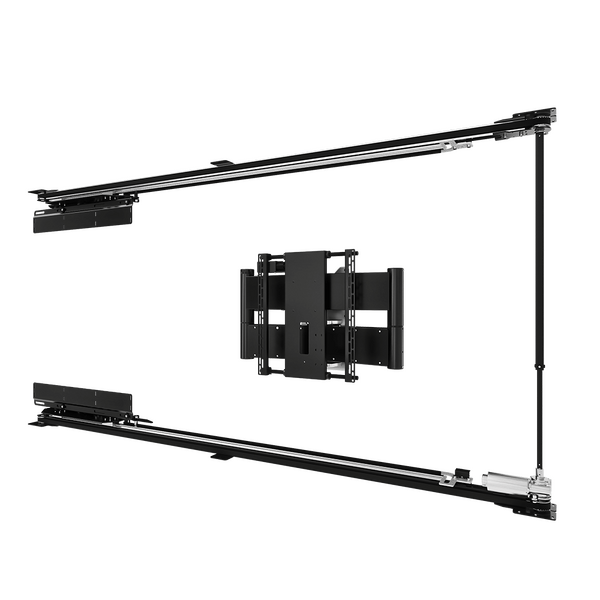

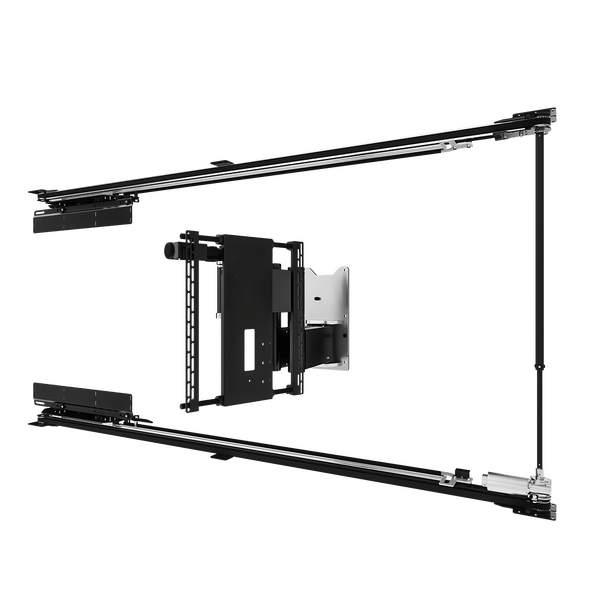

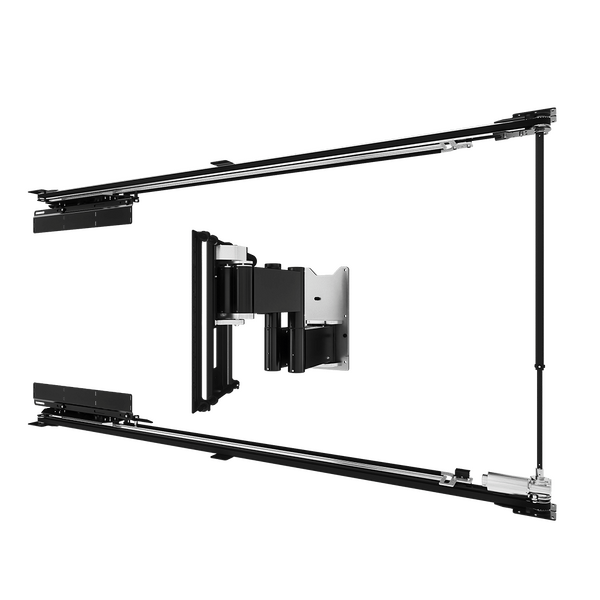

Future Automation SPS-HZ-7-QA2-60 — Моторизованный механизм раздвижная панельная система горизонтального открывания для маскировки телевизора c диагональю от 70″ до 83″ в стенной нише с горизонтальным движением влево или вправо и дальнейшим перемещением телевизором вперед и плавным вращением до 75° в каждом направлении (в зависимости от ширины экрана). Раздвижная панельная система позволяет полностью скрыть экран в стене одним нажатием кнопки. Механизм Sliding Panel System — Horizontal убирает панель назад и в полость стены (влево или вправо), после чего экран автоматически перемещается вперед, чтобы плотно прилегать к окружающим стеновым панелям. Горизонтальная конфигурация SPS-HZ убирает одну панель, которая перемещается влево или вправо, после чего экран перемещается вперед в положение для просмотра. SPS-HZ может похвастаться рядом существенных улучшений, повышающих как производительность, так и удобство использования, оптимизированных для работы с пониженным уровнем шума при движении на большей скорости. Quad Arm — это самое сложное и современное настенное крепление для телевизора, предлагаемое на рынке. Обеспечивая двунаправленное вращение на 150 градусов (вправо и влево на угол до 75 градусов) с параллельной передней дорожкой, Quad Arm предлагает шаг вперед по функциональности при креплении экранов. Внимание !!! Максимальный угол поворота уменьшается с увеличением диагонали экрана. Кронштейн может перемещаться параллельно стене, чтобы изначально вынуть экран из узкой ниши. Затем экран повернется в нужную сторону на угол до максимума 75°. Современная электроника позволяет запрограммировать предпочтительное положение для просмотра с помощью ИК-пульта. Выдвижной кронштейн QA2-60 имеет сервисный режим, который можно использовать во время установки и обслуживания механизма и экрана. Это позволяет выдвинуть экран от стены, обеспечивая доступ к задней части экрана и внутренней части механизма во время установки.

Непревзойденный Вау-Эффект:

Высокоточная разработка обеспечивает сверхточные допуски и минимальный зазор между экраном и панелями обрамления. Разработанная с учетом удобства, новая модель SPS имеет меньший вес, что не только облегчает транспортировку, но и упрощает процесс установки.

Внимание!!! Для установки и обслуживания механизма SPS требуется определенный доступ. Для установки верхняя панель должна быть съемной, чтобы обеспечить доступ ко всем точкам крепления. Для обслуживания наилучшим вариантом является установка панелей слева и справа от проема на петлях. Это обеспечит достаточный доступ ко всему, что необходимо обслуживать и ремонтировать. В качестве альтернативы, боковые панели могут быть легко снимаемыми с помощью подходящих защелок/креплений. Механизм подвижной панели крепится к боковым стенкам корпуса, а кронштейн перемещения — к задней стенке корпуса. Крайне важно, чтобы эти поверхности выдерживали вес механизма, подвижной панели и экрана. Механизм поставляется с блоком управления на 3-метровом кабеле. Проводку блока управления необходимо проложить в нижний правый угол корпуса. Его необходимо установить в легкодоступном месте. Это будет первым пунктом, который следует проверить, если возникнет проблема с механизмом. Подключение питания от сети и управление (ИК-датчик/приемник, замыкание контактов, RS232) выполняются на блоке управления.

Размеры корпуса — Глубина:

Минимальная глубина 245 мм позволяет использовать максимальную глубину экрана 30 мм. Для экранов большей толщины потребуется увеличить глубину корпуса, например, для экрана толщиной 100 мм потребуется корпус глубиной 315 мм. Для экранов тоньше 30 мм также требуется использовать корпус минимальной глубиной 245 мм. Подвижная панель отступает назад на 65 мм перед скольжением. По этой причине рекомендуется, чтобы передняя панель и опорная планка были не толще 50 мм, чтобы обеспечить зазор 15 мм. Возможна установка более толстых панелей, но это увеличит глубину корпуса и потребует доработки механизма конструкции..

Отделка: Матовый черный (RAL 9005), окраска по RAL (опция).

Производитель: Великобритания.
