Моторизованный механизм для маскировки телевизора Future Automation SPS-HZ-7

Моторизованный механизм для маскировки телевизора Future Automation SPS-HZ-7.

Внимание!!! Поставка под заказ при 100% предоплате (срок поставки до 16 недель).

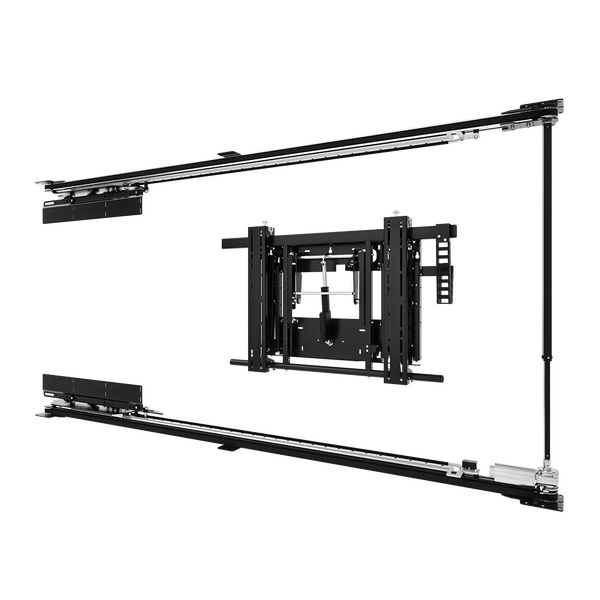

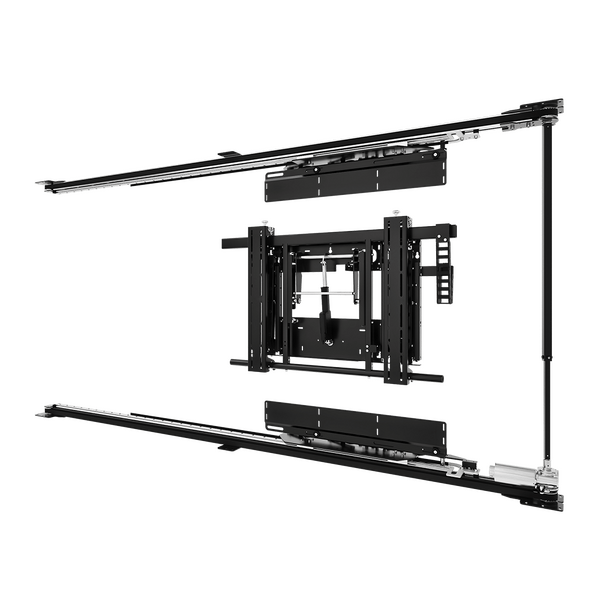

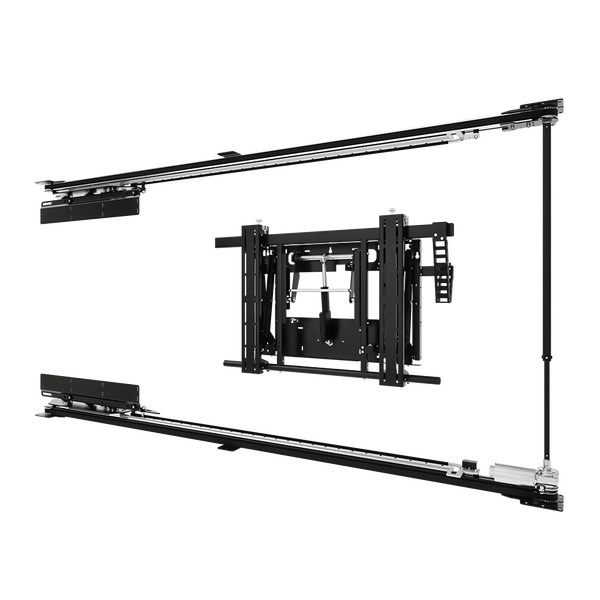

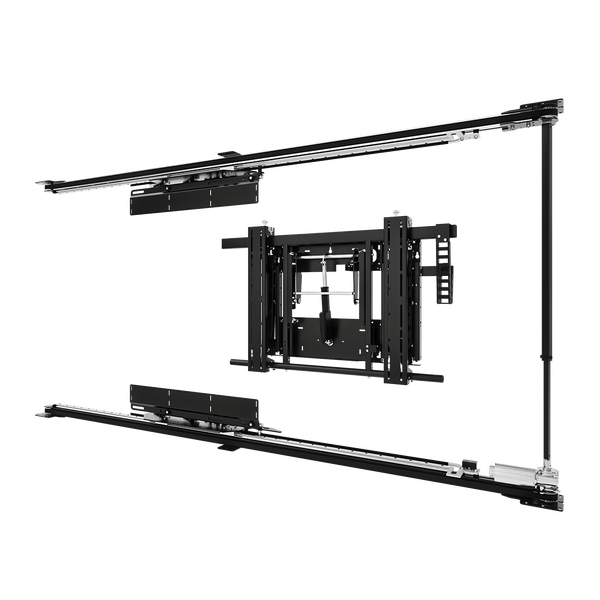

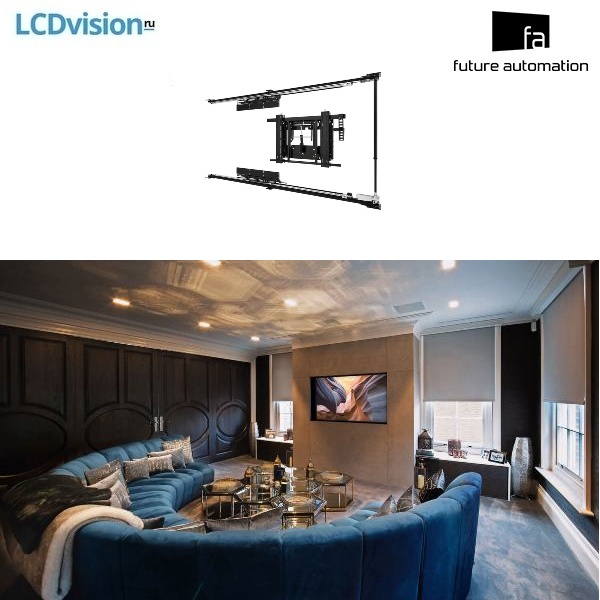

Future Automation SPS-HZ-7 — Моторизованный механизм раздвижная панельная система горизонтального открывания для маскировки телевизора c диагональю от 70″ до 75″ в стенной нише с горизонтальным движением влево или вправо. Раздвижная панельная система позволяет полностью скрыть экран в стене одним нажатием кнопки. Механизм Sliding Panel System — Horizontal убирает панель назад и в полость стены (влево или вправо), после чего экран автоматически перемещается вперед, чтобы плотно прилегать к окружающим стеновым панелям. Горизонтальная конфигурация SPS-HZ убирает одну панель, которая перемещается влево или вправо, после чего экран перемещается вперед в положение для просмотра. SPS-HZ может похвастаться рядом существенных улучшений, повышающих как производительность, так и удобство использования, оптимизированных для работы с пониженным уровнем шума при движении на большей скорости. Выдвижной кронштейн имеет сервисный режим, который можно использовать во время установки и обслуживания механизма и экрана. Это позволяет выдвинуть экран от стены, обеспечивая доступ к задней части экрана и внутренней части механизма во время установки.

Непревзойденный Вау-Эффект:

Высокоточная разработка обеспечивает сверхточные допуски и минимальный зазор между экраном и панелями обрамления. Разработанная с учетом удобства, новая модель SPS имеет меньший вес, что не только облегчает транспортировку, но и упрощает процесс установки.

Внимание!!! Для установки и обслуживания механизма SPS требуется определенный доступ. Для установки верхняя панель должна быть съемной, чтобы обеспечить доступ ко всем точкам крепления. Для обслуживания наилучшим вариантом является установка панелей слева и справа от проема на петлях. Это обеспечит достаточный доступ ко всему, что необходимо обслуживать и ремонтировать. В качестве альтернативы, боковые панели могут быть легко снимаемыми с помощью подходящих защелок/креплений. Механизм подвижной панели крепится к боковым стенкам корпуса, а кронштейн перемещения — к задней стенке корпуса. Крайне важно, чтобы эти поверхности выдерживали вес механизма, подвижной панели и экрана. Механизм поставляется с блоком управления на 3-метровом кабеле. Проводку блока управления необходимо проложить в нижний правый угол корпуса. Его необходимо установить в легкодоступном месте. Это будет первым пунктом, который следует проверить, если возникнет проблема с механизмом. Подключение питания от сети и управление (ИК-датчик/приемник, замыкание контактов, RS232) выполняются на блоке управления.

Расположение механизма:

Перемещаемые панели толщиной менее 32 мм. Если перемещаемая панель имеет толщину до 32 мм, установите механизм заподлицо с
внутренней стороной передней панели. Если передняя панель и рейка должны быть более чем на 20 мм толще перемещаемой панели, перемещаемую панель необходимо выровнять, чтобы эта разница составляла 20 мм. Эта общая толщина панели и прокладки должна использоваться в качестве новой толщины перемещаемой панели. Перемещаемые панели толщиной более 32 мм. Для панелей толщиной более 32 мм переместите механизм назад для увеличения толщины. Например: для перемещаемой панели толщиной 38 мм механизм должен быть установлен на расстоянии 6 мм от внутренней стороны передней панели (и реек).

Размеры корпуса — Глубина:

Подвижная панель может убираться на расстояние до 65 мм прежде чем сдвинуться. По этой причине рекомендуется, чтобы передняя панель и опорные рейки были не толще 50 мм, чтобы обеспечить зазор 15 мм. Минимальная глубина 235 мм позволяет установить экран максимальной глубиной 60 мм. Глубину корпуса необходимо увеличить, если: Глубина подвижной панели превышает 32 мм, Глубина экрана превышает 60 мм. Если толщина подвижной панели превышает 32 мм, внутреннюю глубину шкафа необходимо будет увеличить на разницу, т.е. для панели толщиной 52 мм потребуется увеличить глубину шкафа на 20 мм до 255 мм. Если толщина экрана превышает 60 мм, внутреннюю глубину корпуса необходимо будет увеличить, т.е. для экрана толщиной 100 мм глубину корпуса необходимо увеличить на 40 мм до 275 мм.

Отделка: Матовый черный (RAL 9005), окраска по RAL (опция).

Производитель: Великобритания.
