Матричный коммутатор HDMI 8х8 4K HDMI 2.0 с удлинителем линии CAT Dr.HD MA 887 EX70
Dr.HDМатричный коммутатор HDMI 8х8 4K HDMI 2.0 с удлинителем линии CAT Dr.HD MA 887 EX70.
Внимание!!! Наличие товара уточняйте у менеджера, при отсутствии на складе в Москве поставка под заказ при 100% предоплате (срок поставки 2 — 3 месяца).

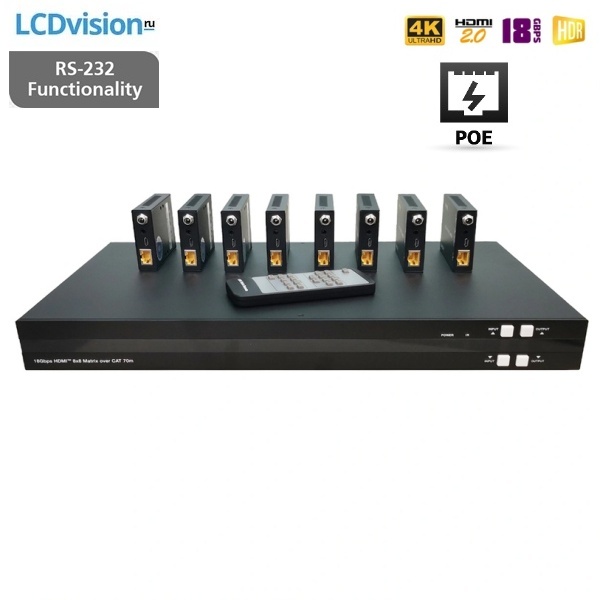

MA 887 EX70 — Этот матричный коммутатор HDMI (8 входов, 8 выходов + 8 CAT выходов) формата 4K с пропускной способностью 18 Гбит/с и удлинителем линии CAT, позволяет переключаться между восьмью входными сигналами HDMI 2.0 (компьютер или ноутбук, Blue-Ray, телеприставка, игровая консоль, компьютер домашнего кинотеатра, медиаплеер, ресивер, камера) и распределять сигнал на шестнадцать дисплеев HDMI 2.0 (телевизор, монитор, проектор). Устройство оснащено восемью выходами HDMI, каждый из которых дублируется выходом для подключения кабеля витой пары (CAT), работающим одновременно с основным выходом. Дальность передачи HDMI-сигнала может быть увеличена до 70 метров при подключении приемника сигнала (CAT-ресивера) к каждому из выходов для витой пары. Устройство поддерживает разрешение видео до 4K2K при 60 Гц (цветовая субдискретизация 4:4:4 8-бит), протокол защиты HDCP 2.2, расширенное управление EDID, а также работу с форматами цифрового аудио высокой четкости, такими как LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio. Матрица поддерживает функцию односторонней передачи ИК-сигналов. Управление коммутатором осуществляется с помощью кнопок на передней панели, ИК-пульта, интерфейса RS-232, LAN или веб-интерфейса (Web GUI). IR пульт управления в комплекте.
Внимание!!! Настоятельно рекомендуется использовать кабель стандарта «Premium High Speed HDMI». Рекомендуемый кабель HDMI (HDMI IN / OUT). Разрешение видео 4K60Гц (HDMI 2.0) длина кабеля 5 м, 4K30Гц (HDMI 2.0) длина кабеля 10 м; 1080p (HDMI 2.0) длина кабеля 15 м.
Область применения:
Коммерческие применения. Устройство подходит для систем распределения сигнала в нескольких помещениях. Устройство отлично подходит для использования на презентациях, видеоконференциях, мультимедийных учебных занятиях и других мероприятиях, требующих демонстрации контента на больших экранах.
Особенности:
Совместимость со стандартами HDMI 2.0b и HDCP 2.2/1.x.
Поддержка разрешения видео до 4K2K при 60 Гц (YUV 4:4:4) на всех портах HDMI и CAT.
8 входов HDMI, 8 выходов HDMI и 8 выходов CAT (дублирование сигналов).
Порты HDMI поддерживают пропускную способность 18 Гбит/с для передачи видео без потерь качества.
Поддержка форматов HDR, HDR10, HDR10+, Dolby Vision и HLG.
Передача сигнала через выходы CAT на расстояние до 70 м (230 футов) по одному кабелю CAT6.
Сквозная передача аудиосигнала HDMI (до 7.1-канального HD-аудио: LPCM, Dolby TrueHD и DTS-HD Master Audio).
Поддержка расширенного управления EDID и протокола CEC.
Питание PoC (12 В) на всех портах CAT.
Поддержка функции однонаправленной ИК-матрицы.
Управление с помощью кнопок на передней панели, ИК-пульта, интерфейсов RS-232 и LAN, а также через веб-интерфейс.
Управление EDID:
Данный матричный коммутатор поддерживает 21 заводскую настройку EDID, 2 пользовательских режима EDID и 8 режимов копирования EDID. Выбрать режим EDID (предустановленный или режим копирование) для входного порта можно с помощью кнопок на передней панели, через интерфейс RS-232 или веб-интерфейс (Web GUI).
Управление по интерфейсу RS-232:
Подключите порт RS-232 матричного коммутатора к ПК с помощью входящего в комплект последовательного кабеля RS-232. Разъем Phoenix (RS-232) подключается к коммутатору, а разъем DB9 (розетка) последовательного кабеля соединяется с разъемом RS-232 (вилка) кабеля-переходника RS-232 — USB, при этом USB-разъем этого переходника подключается к ПК.
Команды управления по интерфейсу RS-232:
Запустите на ПК программу для отправки последовательных команд (Serial Command tool), чтобы передать ASCII-команду для управления матричным коммутатором. Команда управления по интерфейсу RS-232.
Комплектация: 1 x Матричный коммутатор HDMI 8x8 (18 Гбит/с), 8 x приемников сигнала по витой паре (CAT), 1 x ИК-пульт ДУ для коммутатора, 1 x блок питания 12 В / 5 А, 1 x кабель RS-232 (1,5 м, разъем DB9 «мама» — 3-контактный разъем Phoenix), 8 x кабелей ИК-излучателей (1,5 м), 9 x кабелей ИК-приемников (1,5 м), 8 x винтов (KM3*6), 18 x монтажных кронштейнов (для коммутатора и приемников), 1 x руководство пользователя.
Производитель: КНР.
Инструкция по эксплуатацииТип: Матричный коммутатор HDMI 8×8 4K HDMI 2.0 с удлинителем линии CAT Dr.HD MA 887 EX70
Вход коммутатор: 8 x HDMI тип A (мама, 19-контактный)
Выход коммутатор: 8 x HDMI тип A (мама, 19-контактный), 8 x CAT port (RJ45)
Вход CAT-приемник: 1 x IR IN (стереоразъем mini-jack 3,5 мм), 1 x CAT port (RJ45)
Выход CAT-приемник: 1 x HDMI тип A (мама, 19-контактный)
Дальность передачи CAT: 70 метров по кабелю витой пары Cat6
Совместимость HDMI: HDMI 2.0b
Протокол защиты HDCP: 2.2/1.4
Полоса пропускания: 18 Гбит/с
Макс. разрешение: До 4K2K60Гц 4:4:4
Глубина цвета: 8/10/12-бит (1080p@60Гц); 8-бит (4K2K@60Гц YUV4:4:4); 8/10/12-бит (4K2K@60Гц YCbCr 4:2:2/4:2:0）
Динамический диапазон: HDR10, HDR10+, Dolby Vision, HLG
Звуковые форматы HDMI: LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X
Данные EDID: Поддерживает 21 заводскую настройку EDID, 2 пользовательских режима EDID и 16 режимов копирования EDID
Поддержка CEC: Управление входами и выходами
Порт управления коммутатор: 1 x TCP/IP (RJ45), 1 x RS-232 (3-контактный разъем Phoenix), 8 x IR OUT (стереоразъем mini-jack 3,5 мм), 1×IR EXT (стереоразъем mini-jack 3,5 мм)
Порт CAT-приемник: 1 x Сервисный разъем (Micro USB, порт для обновления)
Источник питания: Вход: 100–240 В (AC), 50/60 Гц; выход: 12 В / 5 А (DС)
Потребляемая мощность: 50.0 Вт (Макс.)
Защита от электростатического разряда (ESD) по стандарту IEC 61000-4-2: ±8 кВ (разряд через воздушный промежуток) и ±4 кВ (контактный разряд)
Рабочая температура: 0 ~ +40 °C
Температура хранения: −20 ~ +60 °C
Относительная влажность: 20~80% RH (без конденсации)
Размер (ШхВхГ) коммутатор, мм: 440×44,5×250
Размер (ШхВхГ) CAT-приемник, мм: 61×18×88
Вес нетто коммутатор, кг: 3.2
Вес нетто CAT-приемник, г: 155
